产品介绍
卫星精准核相、电流、频率、相位、验电测试，核相电压等级10V-550kV，核相距离大于500km，频率45Hz-75Hz，3.5寸彩屏，向量图指示，语音核相

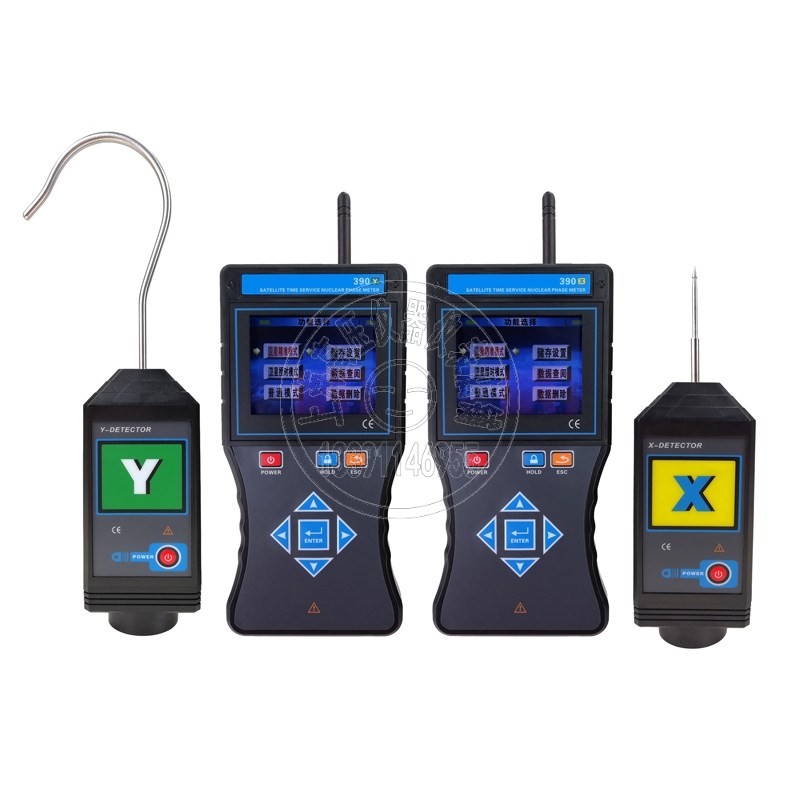

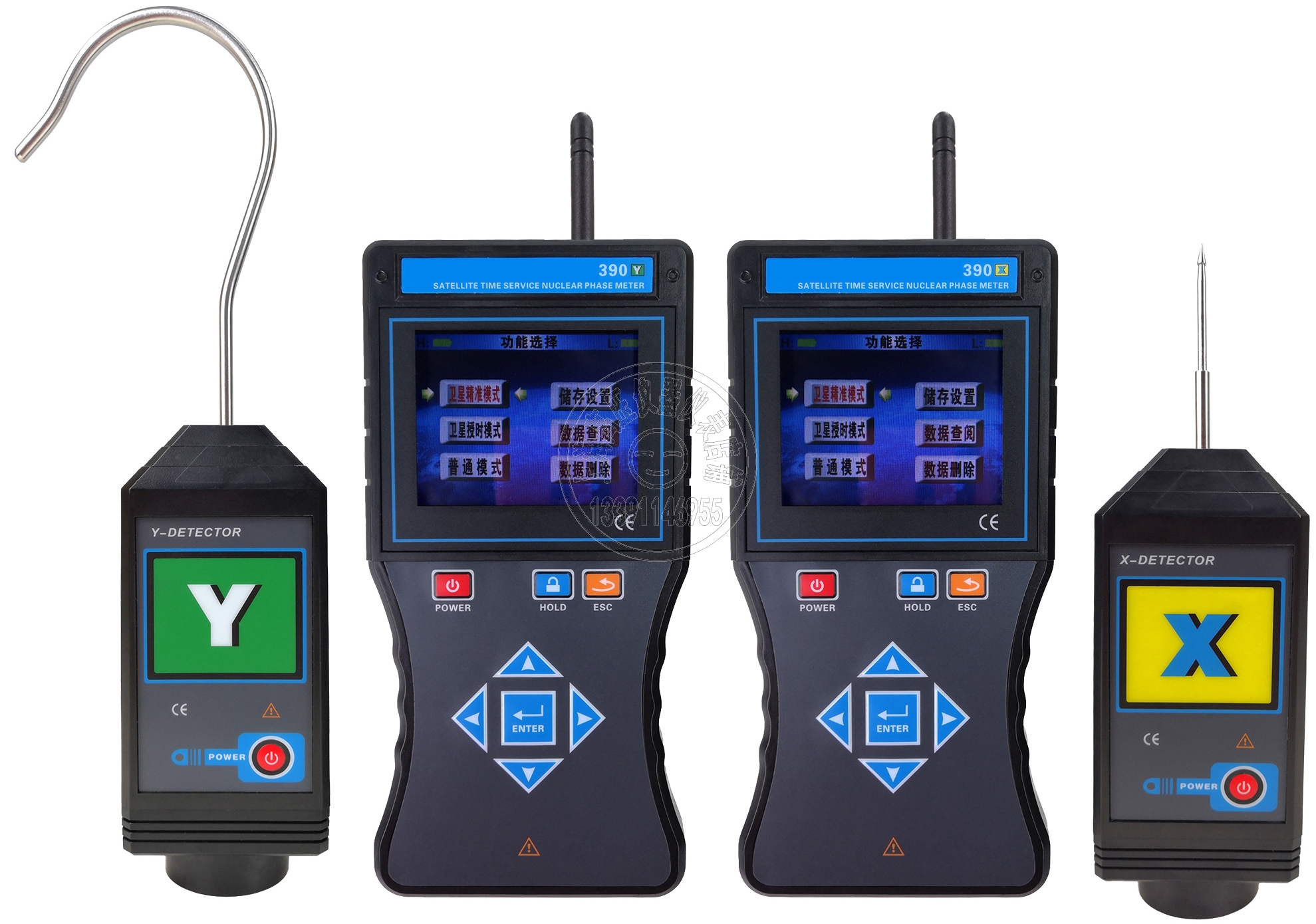

390无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器，由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成，同时具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相，授时精度小于30nS。接收器采用3.5寸真彩液晶屏，内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相精准。接收器同屏显示实时相位、频率，具有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面普通核相距离可达160m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
| 功 能 | 无线高压卫星授时语音核相，频率、相位、相序、验电测试 |
| 电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
| 核相模式 | 卫星秒脉冲精准模式、卫星授时模式、普通模式 |
| 传输方式 | 315MHz、433MHz无线传输 |
| 核相距离 | 卫星授时模式距离不受限制，达500km以上 |
| 普通核相模式距离160m | |
| 显示模式 | 3.5寸真彩液晶屏显示 |
| 量 程 | 核相电压等级：AC 10V～550kV |
| 相位：0°～360° | |
| 频率：45Hz～75Hz | |
| 分 辨 力 | 1°；0.1Hz |
| 精 度 | 卫星授时核相：≤±5°(23℃±5℃，80%RH以下) |
| 普通核相：≤±10°(23℃±5℃，80%RH以下) | |
| 频率：≤±2Hz (23℃±5℃，80%RH以下) | |
| 相别定性 | XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～120°或210°～270°为异相 |
| 语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
| 持续核相时间 | 在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相 |
| 绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |
| 核相方式 | 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
| 非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
| 验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 |
| 换 档 | 自动换档 |
| 采样速率 | 2次/秒 |
| 首次搜星时间 | 第一次开机搜星时间约3分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天 |
| 授时精度 | 小于30nS |
| 仪表尺寸 | 探测器：长宽厚145mm×60mm×48mm |
| 接收器：长宽厚250mm×100mm×40mm | |
| 背光控制 | 按上下箭头键调整背光亮度 |
| 感应强度控制 | 根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
| 数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
| 退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
| 数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
| 搜星指示 | 搜索卫星时动态显示“----”符号 |
| 自动关机 | 开机约30分钟后，仪表自动关机，以降低电池消耗 |
| 额定电流 | 探测器：35mA max；接收器：300mA max |
| 电池电压 | 当电池电压低于3.2V时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电 |
| 仪表质量 | 探测器：205g(含电池) |
| 接收器：395g(含电池) | |
| 绝缘杆：1.45kg | |
| 总质量：12.6kg(含仪表箱) | |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干 扰 | 无特强电磁场；无433MHz、315MHz同频干扰 |
| 绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
| 探测器：2000V/rms(绝缘杆连接头与探测器顶部之间) | |
| 接收器：2000V/rms(外壳前后两端之前) | |
| 结 构 | 防滴漏Ⅱ型、IP63 |
| 适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
| 符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 |

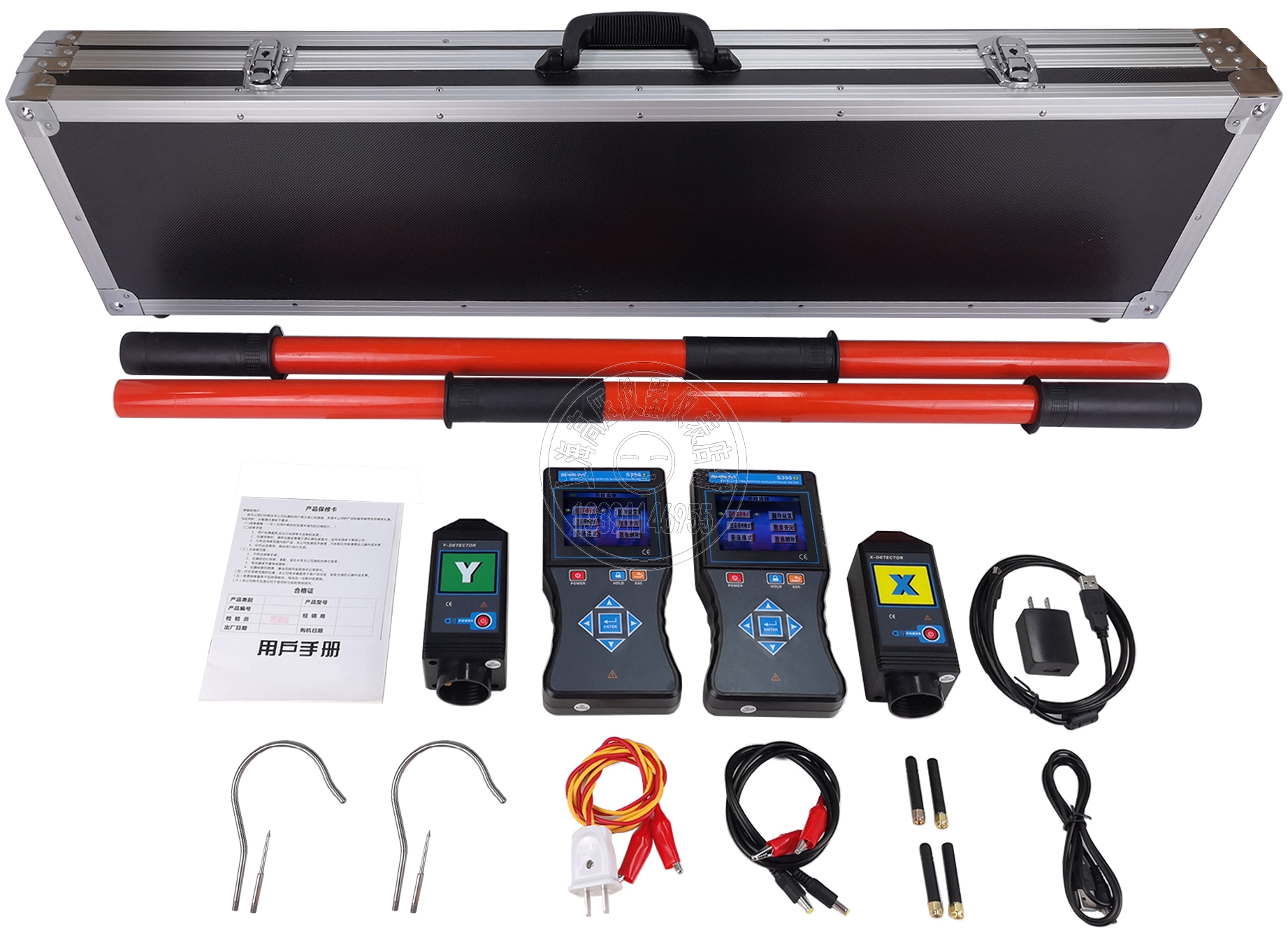

| 探测器 | 2个(X、Y各1个) |
| 接收器(主机) | 2个 |
| 天线 | 4根 |
| 伸缩绝缘杆 | 2根 |

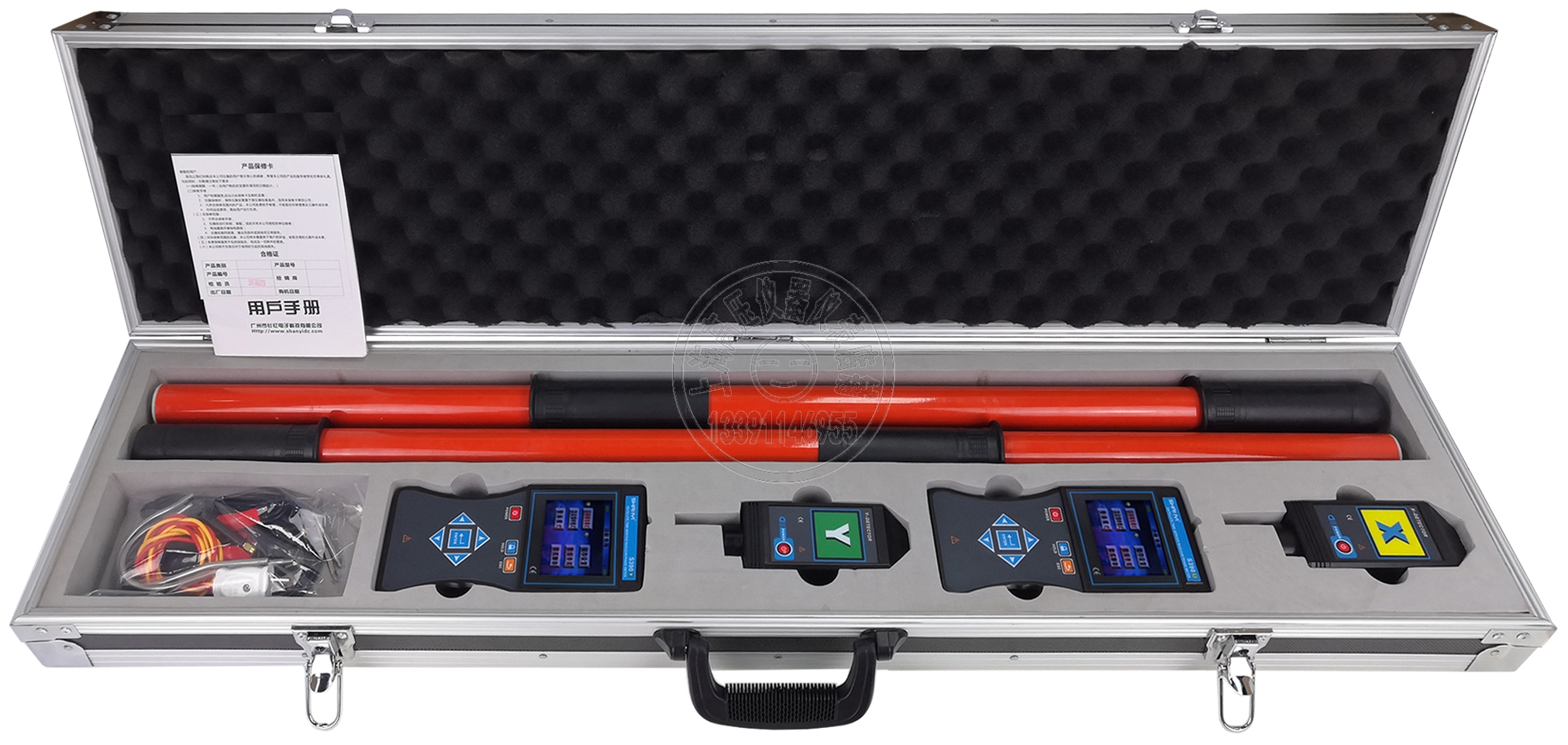

| 铝箱 | 1个 |
| 探钩、探针 | 4根(各2根) |
| USB充电器、充电线 | 1套 |
| 锂电池 | 4个(仪表内) |
| 自校线 | 1根 |
| 辅助测试线 | 2根 |
| 用户手册、保修卡、合格证 | 1套 |
